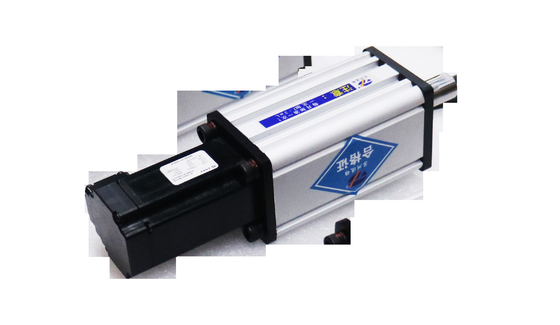

50~1200mm Conexão direta/Conexão de correia Servo cilindro elétrico, Material de liga de alumínio bonito e leve
| Lugar de origem | China |
|---|---|
| Marca | TJ |
| Certificação | ISO9001:2008,CE |
| Número do modelo | TJE135 |
| Quantidade de ordem mínima | 1 pcs |
| Preço | negotiable |
| Detalhes da embalagem | embalagem externo: caixa ou caixa não de madeira; embalagem do coxim: Espuma de EPE |
| Tempo de entrega | 3-4 semanas |
| Termos de pagamento | T/T, pagamento de 30% adiantado, 70% antes da entrega |
| Habilidade da fonte | 800 pcs por mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Materiais | Alumínio | Cores | padrão: o blue&silvery da marinha, outro pode ser personalizado |
|---|---|---|---|
| Velocidade | até 500mm/s | Repetitividade | ± 0,01 mm |
| Infarto | 50~1200mm | força da saída | até 50KN |
| tipo de conexão do motor | linear/paralela | anti-rotação interna | Com/sem |
| Parafusos de chumbo | 10,20,50mm | tipo de conexão da carga | masculino, fêmea, U-parafuso, dobradiça principal da bola e personalizado |
| Destacar | electric cylinder actuators,electric cylinder linear actuator |
||
Descrição de produto
1.Definição do modelo de produto
imagens
Exemplo: TJE075 S100 B R 05 A M C 2 P11 O/C N/P
|
N.o de série TJE075
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 Corrente efetiva
TJE040:50-200 mm TJE065:50-250 mm TJE075:50-600 mm TJE095:50-800 mm TJE110:50-1000 mm TJE135:50-1200 mm |
|
Tipo de parafuso B
A: Parafuso Acme B: Parafuso de esferas C:Parafuso de rolos |
RAnti-rotação
R: Com T: Sem ((TJE040 sempre sem esta função) |
|
05Vírus de chumbo
TJE040:4mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 mm TJE095:4, 5, 6, 8, 10, 25 mm TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
Tipo de montagem do motor
B: Paralelo |
|
Tipo de montagem do cilindro
M1:Montagem lateral dupla M2:Montagem de viragem lateral M3:Montagem da flange dianteira M4:Montagem da flange traseira M5:Mantagem da clivagem traseira M6:Montagem do eixo traseiro MX: Personalizado |
Tipo de ligação de carga
C1: Homem C2:Fêmea C3:Ferradura em U C4:Bandeira da cabeça da bola CX: Personalizado |
|
Número de interruptores de limite
(Default é normalmente um interruptor NPN aberto) |
Comutadores O/C/Limit
O: Normalmente aberto C: Normalmente próximo |
|
Tipo de detecção N/P
N:NPN P:PNP |
| Regra de grelha + Sensor de força |
|
Sensor de força:1 4-20mA 2 0-10V Regal de grelha: 1 TTL 24V 2 RS422 ((Diferença de 5 V) |
|
Se a peça estiver faltando, significa que não há regra de grelha nem sensor de força. P01:Somente com régua de grelha TTL ((24V) P10:Somente com régua de grelha 4-20mA |
Marca:
1) Para assegurar a corrida eficaz, é necessário reservar uma distância de 5 mm entre as duas extremidades.
2) O sensor não pôde ser montado no mesmo lado do motor quando o motor está montado paralelamente.
2Guia de selecção de cilindros eléctricos
Tabelas
3Lista de peças periféricas
| Nome | Explicação |
| 1- HNC/CRHNC Parte de montagem do pé | Quando o motor está montado paralelamente, esta parte é utilizada para instalar rolamentos e tampas de terminação dos redutores. |
| 2- FNC/CRFNG Parte de montagem da flange | Quando o motor está montado paralelamente, esta parte é utilizada para instalar rolamentos e tampas de terminação dos redutores. |
| 3- ZNCF/CRZNG Parte de montagem do tronco | Quando o motor está montado paralelamente, esta parte é utilizada para instalar rolamentos e tampas de terminação dos redutores. |
| 4- LNZG/CRLNZG Rolamento de trilho | Para trunnion montado no bloco do cilindro. |
| 5- SNC Rolamento de clivagem dupla | Para o motor montado paralelamente. |
| 6- LSNG Rolamentos esféricos de clivagem da dobradiça | Para o motor montado paralelamente, com rolamento esférico. |
| 7- LSNSG Rolamentos esféricos de clivagem da dobradiça | Para o motor montado paralelamente, com rolamento esférico, síntese de soldagem. |
| 8- SNCS Parte de montagem de clivagem dupla | Para o motor montado paralelamente, com rolamento esférico. |
| 9- LBG Rolamento de clivagem dupla | Para o motor montado paralelamente, com rolamento esférico. |
| Parcela de montagem de clivagem dupla | Para o motor montado paralelamente. |
| aA- Parte de montagem de clivagem dupla | Para o motor montado paralelamente, com rolamento esférico. |
| aB- Parte de montagem de clivagem dupla | Para o motor montado paralelamente. |
| aC- Rolamento de clivagem | Para o motor montado paralelamente. |
| aD - Rolamento de bisagras esféricas | Para o motor montado paralelamente, com rolamento esférico. |
| aE - Rolamento de trincheira | Para ser montado em qualquer posição do cilindro. Se o motor for montado paralelamente, a posição de montagem não pode estar perto do motor. |
| aF- Parte de montagem do pé | Para o motor montado axialmente. |
| aG- Rolamento das articulações | Com um rolamento esférico. |
| aH- Flange de ligação | Para compensar o desvio radial. |
| Clivagem dupla | Para o balanço do cilindro num avião. |
| bJ- Parte auto-conectada | Para compensar desvios radiais e angulares. |
| bA- Rolamento de clivagem de dobradiça esférica em ângulo reto | Para a articulação. |
| bB- Clivagem dupla | Para a instalação do balanço do cilindro. |
| bC- Unidade de orientação | Impedir que o cilindro se torça sob forte binário |
| bD - Comutadores de proximidade | Para ensaio da posição, pode ser integrado na ranhura de montagem do sensor. |
| bE- Cobertura da ranhura | Para evitar a entrada de poeira. |
| bF- Componentes de instalação paralela | Para o motor montado paralelamente. |
| bG - Componentes de instalação axial | Para o motor montado axialmente. |
4. Aplicações
★ Equipamento militar: radar, erector de mísseis, plataforma de balanço de veículos blindados, equipamento especial e outros navios de guerra e aeronaves, escotilha, abertura, ajuste de altura do assento, sistema de rastreamento de armas, atuador,suporte de elevação experimental, tanque artilharia alto e baixo ajuste de direção de ação, o empurrão de combustível de foguete, a abertura da porta do forno, etc.
★ Equipamento especial: linha de produção de automação industrial, linha de montagem, transmissão logística, plataforma de elevação, controlo de deslocamento, controlo de válvulas, manipulador de coordenadas,equipamento mecânico CT faca Kama, indústria alimentar e farmacêutica, máquina-ferramenta CNC, máquina de embalagem industrial, imprensa eletrónica automotiva, máquina de enrolar de equipamento têxtil, controlo de posições de matrizes, fixação, perfuração,posicionamento.
★ Equipamento experimental: plataforma de simulação, banco de ensaio, máquina de ondas, equipamento de ensaio, etc.
Este tipo é especialmente adequado para:
Servo prensagem, linha de produção de montagem do motor e você também pode comprar nosso software de servo prensagem juntos.
