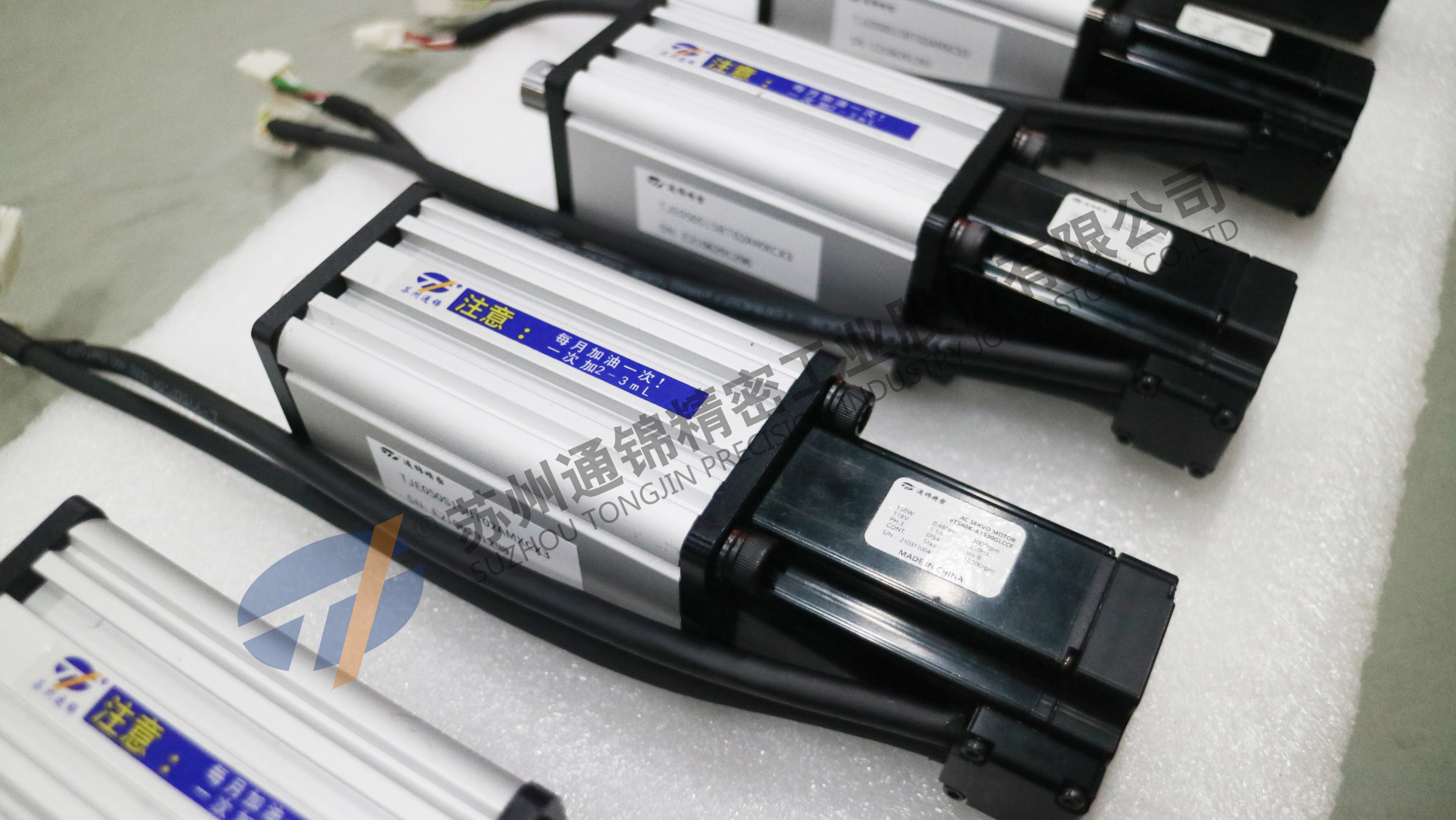

220V Estrutura compacta Micro Servo cilindro elétrico para ajuste de altura do assento
| Lugar de origem | China |
|---|---|
| Marca | TJ |
| Certificação | ISO9001:2008,CE |
| Número do modelo | TJE040 |
| Quantidade de ordem mínima | PCes 1 |
| Preço | negotiable |
| Detalhes da embalagem | embalagem externo: encaderne ou caixa não de madeira; embalagem do coxim: Espuma de EPE |
| Tempo de entrega | 3-4 semanas |
| Termos de pagamento | T/T, pagamento de 30% adiantado, 70% antes da entrega |
| Habilidade da fonte | 800 PCes pelo mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Materiais | Alumínio | Cores | padrão: o blue&silvery da marinha, outro pode ser personalizado |
|---|---|---|---|
| Velocidade | até 200 mm/s | Repetitividade | ± 0,01 mm |
| Infarto | 50~200mm | força da saída | até 0,65KN |
| tipo de conexão do motor | linear/paralela | anti-rotação interna | Com/sem |
| Parafusos de chumbo | 4 mm | tipo de conexão da carga | Personalizado |
| Destacar | Estrutura compacta Servo cilindro elétrico,Servo cilindro elétrico de 220 V |
||
Descrição de produto
220V Estrutura compacta Micro Servo cilindro elétrico para ajuste de altura do assento
1Princípio de operação
O cilindro elétrico é um movimento linear que converte o movimento de rotação do motor na haste de empurrão através do movimento de rotação do parafuso e do par de parafusos.
Ao utilizar a característica de controlo de circuito fechado do servomotor, o controlo de precisão do empuxo, da velocidade e da posição pode ser convenientemente realizado,e o programa pode ser realizado usando a tecnologia moderna de controle de movimento, tecnologia de controlo numérico e tecnologia de autocarro (rede).Ele pode perceber o controle de movimento de precisão que cilindro e cilindro hidráulico drive não pode perceber.
2Definição do modelo de produto
Exemplo: TJE075 S100 B R 05 A M C 2 P11 O/C N/P
|
N.o de série TJE075
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 Corrente efetiva
TJE040:50-200 mm TJE065:50-250 mm TJE075:50-600 mm TJE095:50-800 mm TJE110:50-1000 mm TJE135:50-1200 mm |
|
Tipo de parafuso B
A: Parafuso Acme B: Parafuso de esferas C:Parafuso de rolos |
RAnti-rotação
R: Com T: Sem ((TJE040 sempre sem esta função) |
|
05Vírus de chumbo
TJE040:4mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 mm TJE095:4, 5, 6, 8, 10, 25 mm TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
Tipo de montagem do motor
B: Paralelo |
|
Tipo de montagem do cilindro
M1:Montagem lateral dupla M2:Montagem de viragem lateral M3:Montagem da flange dianteira M4:Montagem da flange traseira M5:Mantagem da clivagem traseira M6:Montagem do eixo traseiro MX: Personalizado |
Tipo de ligação de carga
C1: Homem C2:Fêmea C3:Ferradura em U C4:Bandeira da cabeça da bola CX: Personalizado |
|
Número de interruptores de limite
(Default é normalmente um interruptor NPN aberto) |
Comutadores O/C/Limit
O: Normalmente aberto C: Normalmente próximo |
|
Tipo de detecção N/P
N:NPN P:PNP |
| Regra de grelha + Sensor de força |
|
Sensor de força:1 4-20mA 2 0-10V Regal de grelha: 1 TTL 24V 2 RS422 ((Diferença de 5 V) |
|
Se a peça estiver faltando, significa que não há regra de grelha nem sensor de força. P01:Somente com régua de grelha TTL ((24V) P10:Somente com régua de grelha 4-20mA |
O que é isso?
1) Para assegurar a corrida eficaz, é necessário reservar 5 mm de espaço entre as duas extremidades.
2) O sensor não podia ser montado no mesmo lado do motor quando o motor está montado paralelamente.
2. Torque de accionamento do servocilindro e
Tabela de selecção de potência
| Conexão do motor | Paralelo (condução por correia) | ||||||||
| Taxa de redução | 1 | 1.5 | 3 | 5 | |||||
| Parafusos de chumbo | [mm] | 4 | |||||||
| Potência do motor | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| Torque nominal do motor | - O que foi? | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| Velocidade nominal do motor | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Força nominal do cilindro | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| Força máxima do cilindro | [KN] | 0.65 | |||||||
| Velocidade do cilindro | [mm/s] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
| Tabela de seleção do binário e da potência do servocilindro elétrico da série TJE040 | |||||||||
| Conexão do motor | linear (acoplamento de tração direta) | ||||||||
| Taxa de redução | 1 | 1.5 | 3 | 5 | |||||
| Parafusos de chumbo | [mm] | 4 | |||||||
| Potência do motor | [KW] | 01 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 | 0.1 | 0.15 |
| Torque nominal do motor | - O que foi? | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 | 0.32 | 0.48 |
| Velocidade nominal do motor | [r/min] | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Força nominal do cilindro | [KN] | 0.45 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| Força máxima do cilindro | [KN] | 0.65 | |||||||
| Velocidade do cilindro | [mm/s] | 0-200 | 0-130 | 0-65 | 0-40 | ||||
3. Aplicações
★ Equipamento militar: radar, erector de mísseis, plataforma de balanço de veículos blindados, equipamento especial e outros navios de guerra e aeronaves, escotilha, abertura, ajuste de altura do assento, sistema de rastreamento de armas, atuador,suporte de elevação experimental, tanque artilharia alto e baixo ajuste de direção de ação, o empurrão de combustível de foguete, a abertura da porta do forno, etc.
★ Equipamento especial: linha de produção de automação industrial, linha de montagem, transmissão logística, plataforma de elevação, controlo de deslocamento, controlo de válvulas, manipulador de coordenadas,equipamento mecânico CT faca Kama, indústria alimentar e farmacêutica, máquina-ferramenta CNC, máquina de embalagem industrial, imprensa eletrónica automotiva, máquina de enrolar de equipamento têxtil, controlo de posições de matrizes, fixação, perfuração,posicionamento.
★ Equipamento experimental: plataforma de simulação, banco de ensaio, máquina de ondas, equipamento de ensaio, etc.
Este tipo é especialmente adequado para:
indústria de serviços de alimentação (comparado com hCírculo hidráulico e cilindro pneumático, é muito mais limpo).
4Porque escolheu-nos?
| 1Estrutura compacta e dimensões pequenas. |
| 2.Alta rigidez, baixa inércia e resposta rápida. |
| 3.Alta fiabilidade e longa vida útil. |
| 4.A poupança de energia e menos ruído. |
| 5.Conveniente montagem e utilização, manutenção simples. |
| 6Garantia de qualidade de um ano, manutenção ao longo da vida. |
