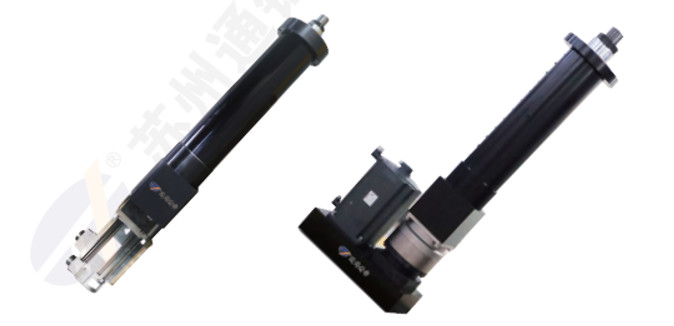

TJER380 cilindro elétrico de precisão linear / dobrável
| Lugar de origem | China |
|---|---|
| Marca | TJ |
| Certificação | ISO9001:2015,CE |
| Número do modelo | TJER380 |
| Quantidade de ordem mínima | 1 pcs |
| Preço | negotiable |
| Detalhes da embalagem | Embalagem externa:cartão ou caixa não de madeira;embalagem de almofada: espuma EPE |
| Tempo de entrega | 3-4 semanas |
| Termos de pagamento | T/T, pagamento de 30% adiantado, 70% antes da entrega |
| Habilidade da fonte | 800 PCes pelo mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome | TJER380 | Materiais | Alumínio |
|---|---|---|---|
| Cores | padrão: o blue&silvery da marinha, outro pode ser personalizado | Velocidade | até 300 mm/s |
| Repetitividade | ± 0,01 mm | Infarto | 50 a 3000 mm |
| força da saída | até 100KN | tipo de conexão do motor | linear/paralela |
| anti-rotação interna | Com/sem | Parafusos de chumbo | 10,20 mm |
| tipo de conexão da carga | masculino, fêmea, U-parafuso, dobradiça principal da bola e personalizado | ||
| Destacar | cilindro elétrico de precisão linear,Foldback cilindro elétrico de precisão,Sistema elétrico de movimento linear |
||
Descrição de produto
1.OPeritonealPPrincípio
Nome do produto Servocilindro Elétrico Modelo n.o TJER380
Fabricante TONGJIN PRECISION Cor do produto conforme mostrado
Tipo de produto Manual/Automático
2Definição do modelo de produto
Exemplo:TJER220 S800 B R 05 A M C 20 05 0 P11 O/C N/P
|
TJER220- Não.Número de série.
TJER190 TJER220 TJER250 |
S800 ¢Infarto Efetivo
TJER160:50~1500 mm TJER190:50~2000 mm TJER220:50~2500 mm TJER250:50~3000 mm |
BTipo de parafuso
B: Parafuso de esferas C:Parafuso de rolos |
|
RAnti-rotação
T: Sem |
05- Não.Parafusos de chumbo TJER190:10,20 mm TJER220:10,20 mm TJER250:10,20 mm |
ATipo de montagem do motor B: Paralelo |
|
M- Não.Tipo de montagem do cilindro
M1:Montagem lateral dupla M2:Montagem de viragem lateral M3:Montagem da flange dianteira M4:Montagem da flange traseira M5:Mantagem da clivagem traseira M6:Montagem do eixo traseiro MX: Personalizado
|
C¢ CargaCInjecçãoTipo
C1: Homem C2:Fêmea C3:Ferradura em U C4:Bandeira da cabeça da bola CX: Personalizado |
20- Não.Potência
01100 W 02200W 04400 W 08:750W 101000 W 202000W 30Exemplos: |
|
05 ¢Taxa de redução
05Cinco para um. 10Dez para um. 20Vinte para um. |
2NúmeroOfLimitarSbruxas
(Default é normalmente um interruptor NPN aberto) |
O/C- Não.Interruptores de limite
O: Normalmente aberto C: Normalmente próximo
|
|
N/P- Não.Tipo de detecção
N:NPN P:PNP |
O que é isso?
1Para assegurar o curso eficaz, é necessário reservar 5 mm de espaço entre as duas extremidades.
2O sensor não podia ser montado no mesmo lado do motor quando o motor está montado paralelamente.
3Torque de accionamento do servocilindro elétrico
| Especificação do parafuso | 16025 | ||||||||||||||
|
Potência nominal padrão do motor KW |
22 | ||||||||||||||
|
Torque nominal do motor N·m |
140 | ||||||||||||||
|
Velocidade nominal do motor r/min |
1500 | ||||||||||||||
| Taxa de redução | 20 | ||||||||||||||
|
Propulsão nominal do motor padrão kN |
60 | ||||||||||||||
|
Velocidade nominal do motor em mm/s |
31 | ||||||||||||||
|
Precisão de posicionamento repetida em mm |
±0,02/±0.03 | ||||||||||||||
|
Viagem máxima efetiva mm |
4800 | ||||||||||||||
|
Propulsão máxima de carga kN |
600 | ||||||||||||||
|
Velocidade máxima de expansão mm/s |
625 | ||||||||||||||
|
Interruptor de proximidade |
E2E-X10D1-N-2M |
Tipo de extracção de fio NPN não aberta |
|||||||||||||
|
E2E-X10D2-N-2M |
Tipo de extracção de fio PNP normalmente fechado Comprimento da linha 2M |
||||||||||||||
4. Aplicações
Áreas de aplicação Equipamento militar, equipamento experimental e recreativo, máquinas e equipamentos alimentares e médicos e outros equipamentos de produção.
(1) Equipamento militar: radar, erector de mísseis, plataforma de balanço de veículos blindados, equipamento especial e outros navios de guerra e aeronaves, escotilha, abertura, regulação da altura do assento, sistema de localização de armas, actuador,Apoio de elevação experimental, ajuste de ação de artilharia de tanque em direção alta e baixa, o empurrão de combustível de foguete, a abertura da porta do forno, etc.
(2) Equipamento especial: linha de produção de automação industrial, linha de montagem, transmissão logística, plataforma de elevação, controlo de deslocamento, controlo de válvulas, manipulador de coordenadas,equipamento mecânico CT faca Kama, indústria alimentar e farmacêutica, máquina-ferramenta CNC, máquina de embalagem industrial, imprensa eletrónica automotiva, máquina de enrolar de equipamento têxtil, controlo de posições de matrizes, fixação, perfuração,posicionamento.
(3) Equipamento experimental: plataforma de simulação, banco de ensaio, máquina de ondas, equipamento de ensaio, etc.
Este tipo é especialmente adequado para:
Servo prensagem, linha de produção de montagem do motor e você também pode comprar nosso software de servo prensagem juntos.
5Porque escolheu-nos?
1Estrutura compacta e dimensões pequenas.
2Alta rigidez, baixa inércia e resposta rápida.
3. Alta fiabilidade e longa vida útil.
4. poupança de energia e menos ruído.
5- Conveniente montagem e utilização, manutenção simples.
6Garantia de qualidade de um ano, manutenção ao longo da vida.
